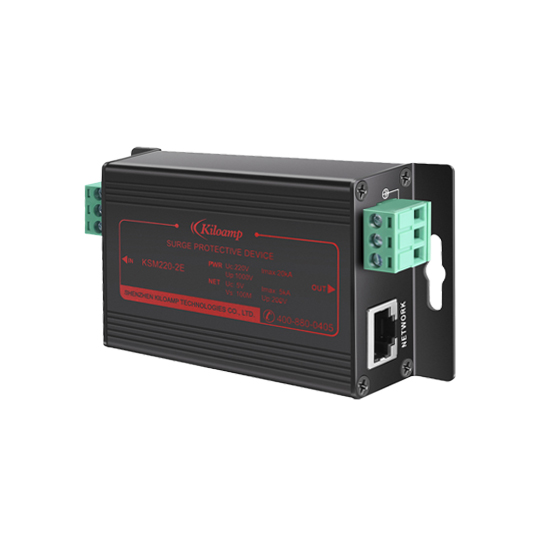

电源+网络二合一防雷器
所属类别： 摄像机电涌保护器
应用场景：用于网络高清视频监控系统球机、枪机雷电防护
产品特性：
1、满足网络高清视频监控系统通讯要求
2、具备电源、视频、云台控制三路防护
3、合理布线，接口与阻抗匹配，插入损耗极低
4、采用三级防护设计，防雷性能更加优越
5、金属外壳，屏蔽抗干扰能力强
应用场景：用于网络高清视频监控系统球机、枪机雷电防护
产品特性：
1、满足网络高清视频监控系统通讯要求
2、具备电源、视频、云台控制三路防护
3、合理布线，接口与阻抗匹配，插入损耗极低
4、采用三级防护设计，防雷性能更加优越
5、金属外壳，屏蔽抗干扰能力强
产品描述：
使用立杆安装的摄像机，在设备箱安装铜质接地排通过直径为16mm2软质铜绞线连接接地体，设备箱内设备信号通过二合一避雷器进行防雷保护。
电源网络二合一防雷器采用串联接法，“IN”为线路接入端，“OUT”为被保护设备端，防雷接地符合防雷规范要求，接地电阻≤4Ω。
1、网络（RJ45）+电源（12V/24V/36V）二合一防雷器；
2、接口型式：网络：RJ45 /电源：接线端子；
3、标准防雷电流：5KA（8/20μS），最大放电电流：10KA（8/20μS）；
4、外壳保护等级: IP55；工作温度：-30℃~+70℃，湿度：5%～95%（无凝露）；
技术参数：
信号部分 | 最大持续运行电压Uc | 5V | |||
标称放电电流In | 5kA(8/20µs) | ||||
最大通流容量Imax | 10kA(8/20µs) | ||||
冲击限制电压 | ≤20V(10/700µs) | ||||
传输速率 | 100Mbps | ||||
插入损耗 | ≤0.5dB | ||||
保护线路 | 1/2,3/6 | ||||
电源部分 | 工作电压 | 12V | 24V | 36V | 220V |
最大持续运行电压Uc | 15V | 30V | 48V | 320V | |
负载电流 | 250mA | 250mA | 250mA | 250mA | |
标称放电电流In | 5kA(8/20µs) | 5kA(8/20µs) | 5kA(8/20µs) | 5kA(8/20µs) | |
最大放电电流Imax | 10kA(8/20µs) | 10kA(8/20µs) | 10kA(8/20µs) | 10kA(8/20µs) | |
电压保护水平Up | 48V | 96V | 140V | 800V | |
保护线路 | +，- | +，- | +，- | L,N | |
物理部分 | 接头形式 | 网络：RJ45 电源：接线端子 | 网络：RJ45 电源：接线端子 | 网络：RJ45 电源：接线端子 | 网络：RJ45 电源：接线端子 |
外形尺寸 | 75*68*40mm | 75*68*40mm | 75*68*40mm | 75*68*40mm | |
工作温度 | 30℃~+70℃ | 30℃~+70℃ | 30℃~+70℃ | 30℃~+70℃ | |
湿度 | 5%～95%（无凝露） | 5%～95%（无凝露） | 5%～95%（无凝露） | 5%～95%（无凝露） | |
防护等级 | IP55 | IP55 | IP55 | IP55 | |
信号部分 | 最大持续运行电压Uc | 5V | |||
标称放电电流In | 5kA(8/20µs) | ||||
最大通流容量Imax | 10kA(8/20µs) | ||||
冲击限制电压 | ≤20V(10/700µs) | ||||
传输速率 | 100Mbps | ||||
插入损耗 | ≤0.5dB | ||||
保护线路 | 1/2,3/6 | ||||
电源部分 | 工作电压 | 12V | 24V | 36V | 220V |
最大持续运行电压Uc | 15V | 30V | 48V | 320V | |
负载电流 | 250mA | 250mA | 250mA | 250mA | |
标称放电电流In | 5kA(8/20µs) | 5kA(8/20µs) | 5kA(8/20µs) | 5kA(8/20µs) | |
最大放电电流Imax | 10kA(8/20µs) | 10kA(8/20µs) | 10kA(8/20µs) | 10kA(8/20µs) | |
电压保护水平Up | 48V | 96V | 140V | 800V | |
保护线路 | +，- | +，- | +，- | L,N | |
物理部分 | 接头形式 | 网络：RJ45 电源：接线端子 | 网络：RJ45 电源：接线端子 | 网络：RJ45 电源：接线端子 | 网络：RJ45 电源：接线端子 |
外形尺寸 | 75*68*40mm | 75*68*40mm | 75*68*40mm | 75*68*40mm | |
工作温度 | 30℃~+70℃ | 30℃~+70℃ | 30℃~+70℃ | 30℃~+70℃ | |
湿度 | 5%～95%（无凝露） | 5%～95%（无凝露） | 5%～95%（无凝露） | 5%～95%（无凝露） | |
防护等级 | IP55 | IP55 | IP55 | IP55 | |
